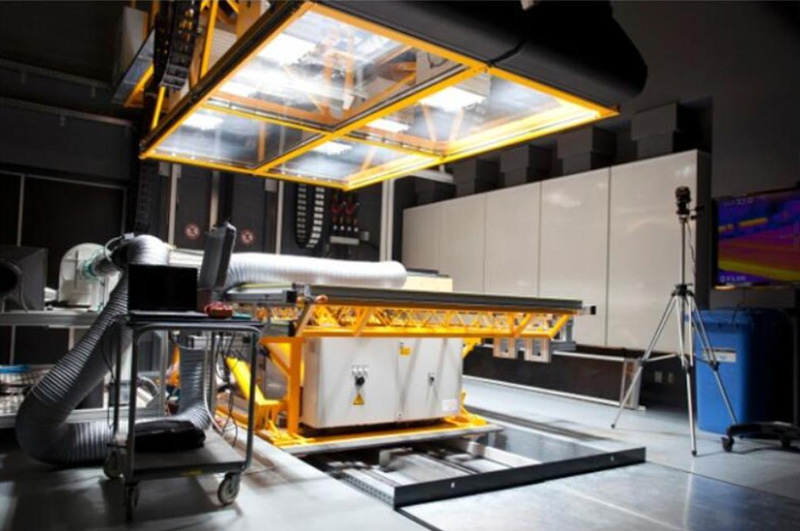

科迎法的大面积稳态太阳光模拟器，把光源与光学整形集中在同一机身内，面向大尺寸试样持续输出恒定光照。光伏组件、建筑构件样板与各类大尺寸材料在户外接受日照时，光照强度会随云层、时刻与季节反复变动，一轮测试往往要跨越多天才能凑够剂量，而天气与时段并不会按试验计划来安排。要在实验室内完成同等考核，就需要一台能把日光条件固定下来、在很长一段时间里稳定输出、同时铺满一整个大工作面的设备。本机按整品思路设计，灯源、光学整形、出光口与控制柜集成在同一机架上，可就位于研发实验室、检测场地或生产线的检验工位，有效工作面、辐照度与出光方式按被测件外形与试验方案定制。
户外阳光测试最让人头疼的地方，在于条件不受控。同一批试样今天放在楼顶，明天赶上阴天，两天收到的累计辐照量可能差出一大截；上午与下午的入射角也不一样，同一块材料前后的受光状态并不一致。这样的数据很难用来判断材料本身的好坏，更谈不上拿不同批次的试样去横向比较。实验室要做的，是把这一段不可控的过程换成一段可控、可重复、可记录的过程，让考核结果只反映被测件承受的光照剂量。
本机正是围绕这一点来定位的。它的立足点可以概括成一句话：用一套集中的光源与光学系统，铺满一个大工作面，并在长时间连续点亮中把输出稳住。这里真正难的地方有两处。第一是把面照亮容易、把面照匀难，工作面越大，边缘与中心、四角与中部之间的照度差异越难压住。第二是把灯点亮容易、把光长时间稳在同一水平难，灯管与电源在连续运行中会缓慢漂移，漂移积累到一定程度，前后两段测试就失去了可比性。本机的设计重心就落在这两处。
从形态上看，本机是一台整机：发光部分、光束整形部分、控制与配电部分全都收在同一个机架里，出厂即为一个整体，运输、就位与搬迁都不必拆开分装，进场后只做就位与联调。它面向的是需要在固定工位上反复开展光照考核的场景，被测件在出光口下方接受照射，试验条件由控制柜设定并记录。有效工作面、辐照度区间与出光方向都随被测件与试验方案确定，不设固定档位。
本机的参数不是从一张固定表里挑出来的，而是从被测件与试验方案反推出来的，常用的取法列在下表。
| 参数项 | 规格 |
|---|---|
| 有效工作面 | 按被测件外形与测试需求定制 |
| 辐照度范围 | 按试验工况设定，连续可调 |
| 光谱范围 | 按 AM1.5G 地表太阳光分布设计，覆盖紫外至近红外 |
| 辐照不均匀性 | 按工作面尺寸与均匀度要求设计 |
| 时间不稳定性 | 按连续运行时长与稳定性要求设计 |
| 光源 | 氙灯，功率按工作面尺寸与照射距离匹配 |
| 出光方向 | 垂直向下为主，可按安装条件调整 |
| 工作距离 | 按被测件高度与光路确定 |
| 控制方式 | 微电脑控制，辐照度与运行时长可设定 |
| 供电 | 按现场电力条件确认 |
|---|
上表只说明参数项的取法，不含具体数值——工作面尺寸、照射距离与目标照度三者互相牵制，任何一组固定数字都很难原样套到另一个项目上。几类整机的规格并排看，可参见太阳光模拟器整机参数对比。
衡量一台太阳光模拟器的输出品质，行业里通用三条指标：光谱匹配度管「光像不像太阳」，辐照的不均匀程度管「整个面匀不匀」，输出的时间漂移管「光稳不稳」。本机对标 IEC 60904-9 的分级方法，三条指标各自独立测量、独立记录，等级可按测试需求选择，不预设固定档位。对大工作面的设备来说，均匀与稳定两项的权重通常更高，因为面积一旦放大，这两项最容易先失守。
光谱匹配度看的是设备发出的光，在各波段上的能量分配与标准日光对得上多少，比对要按波段分段落进行。工作面铺开之后，有一个容易被忽略的问题：从中心到边缘，光程与入射角都在变化，光线穿过滤光件与光学件的路径长度不同，短波与长波被吸收或反射的比例也随之改变，中心与边缘的光谱可能悄悄跑偏。光谱匹配这一项单独展开的机型，见高光谱匹配太阳光模拟器。
辐照不均匀性描述有效工作面内不同位置的照度差异。工作面越大，把能量摊平的难度上升得越快：灯弧的亮度分布在空间上本就不均，投射到近处时差异不明显，铺到米级的大面上就会被放大成肉眼可辨的明暗分区，四角尤其容易偏低。均场的做法是先把灯光切成许多小份，再让这些小份在目标面上重新叠加，靠叠加把起伏抹平。本机在光路中采用透镜组配合复眼透镜的组合，把单点的高亮摊到整个面上，工作面尺寸要与均匀度要求一起提出。
时间不稳定性看的是在设定的取样间隔里，辐照度上下摆动的幅度有多大，对大工作面的长时试验尤为关键。这类考核常常要连续点亮几十小时乃至更久，灯管在运行中会缓慢衰减，电极状态与灯室环境也在变化；若不做补偿，后段试样实际收到的剂量就会低于设定值，同一批试样的前后数据随之失去可比性。要把它压住，需要同时管好供电质量、灯管输出的实时补偿与灯室散热三件事。散热与电气这两项最难兼顾，也最能看出整机的功底。
要把米级的工作面铺满，可选的光源其实不多。发光二极管单颗功率小、亮度集中，靠大量拼接去凑一个大面，接缝处很难接平，做到面级尺度时均匀性会先扛不住；而长弧氙灯的输出光谱本来就是连续的，从紫外一路延伸到近红外，可见段的能量配比又和自然日光相当接近，一支灯就能撑起整片光场，因此成为这类设备的主力选择。两条光源路线怎么取舍，见氙灯与LED太阳光模拟器。
灯的辐射要走到面上，还得经过一整套整形。灯弧发出的能量先由反光碗收拢成一束，反光碗的曲率按目标工作面选配，锥角与焦点位置需与出光口尺寸对齐；光束随后穿过一组滤光片，把与设计目标偏离的波段压下去，使落到试样面的光谱更贴近要求。灯到面的距离与入射角度在这里格外要紧：距离一旦拉长，光斑摊开、照度掉下来，均匀性也更难控，所以工作距离通常要与灯功率、光学配置一起定，而不是独立取值。整条光路的尺寸与倾角事先经过仿真校核，准直或发散取哪一种形式，由被测件的高度与试验要求决定。
大工作面设备与小型设备在光路上最大的不同，是面上各点到出光口的距离差被拉开。距离差直接对应光程差与入射角差，二者都会让照度与光谱在面上形成梯度。因此本机在光路里加了一级均场：先用透镜组把灯弧的亮度分布切分，再用复眼透镜把这些分份重新叠回目标面，靠叠加把起伏抹平。落到工作面之前，光束还要经过出光口整形，使照射以垂直向下为主；若被测件需要斜向入射，也可按安装条件调整出光角度。如果试验要求入射光线更接近平行光，那是另一类设备的长处，可参考高准直均匀太阳光模拟器的口径。
控制与配电部分集中在一台控制柜里。柜内的电气元件各管一段：有的负责把市电变换成灯管需要的供电，有的负责通断主回路，有的在异常时迅速切断，还有的在电网波动时替后端设备挡一下；柜内另设温度控制，让这些元件始终工作在合适的温度区间。控制逻辑上遵循「先稳光、后取数」的次序：灯管按预设程序升压点亮，等输出走稳才启动取样，避免把爬升段的无效值记进数据；辐照度与运行时长以配方形式存档，切换项目时直接调用即可。
保护措施分成保人与保机两条线。人员一侧主要防强光：只要灯源箱的盖板被打开，灯源立刻自动熄灭，检修人员不会在不知情的情况下暴露在强光下。设备一侧主要防过热与骤停：箱体内部装了测温元件，并设置自锁回路，温度一旦越限就触发保护动作，条件恢复后才允许重新出光；风扇在断电后还会继续转动一段时间，把灯管与电源模块的余温带走，让易损件多撑一些时候。整机功率不小，回路按分区与分级投切来设计，点亮与熄灭都按顺序执行，避免多路同时上电对电网造成冲击。出光口一侧还装了可升降的浮动结构，用来微调灯到试样面的间距与倾斜姿态。
常用组合大致就是这些，实际怎么搭要看被测件的规格与试验方式；表上没有写到的配置，同样可以在方案阶段一并讨论。
第一类场景是大尺寸光伏产品的定型考核。组件尺寸越做越大，整块组件在光照下的输出与温度分布，很难用小块样品外推得到；把整块组件放进工作面完整覆盖，才能测到边框、接线盒与电池串之间的差异。若考核重点落在组件输出电参数的标定上，可参考组件IV测试太阳光模拟器的配套口径。
第二类场景是大尺寸材料与结构的耐候比对。建筑外墙样板、涂层试板、防水卷材一类试样面积大、批次多，需要一套统一的日光基准来做前后对照与批次对照。涂层与建材类试样的耐候选型口径，见涂料与涂层行业耐候性测试。
第三类场景是研发中心与检测机构的光照基准建设。第三方检测最看重条件的可复现性，只有设备的指标能够被测量、运行状态能够被追溯，出具的报告才站得住；研发中心则常把本机当作新材料选型的公共平台，让不同课题组在同一套光照条件下比较结果。若试验对象是标准尺寸的小型器件，可参考标准款太阳光模拟器的适用口径。
紧跟光照的配套件里，头一项是测量。太阳能电池测量系统可采集短路电流、开路电压、峰值功率、填充因子与转换效率等参数，把光照条件、采样时刻与电学数据同步归档，日后需要复盘时，整条记录都能调出来。其次是环境环节：材料与器件的耐候表现往往与温度、湿度耦合，需要在光照之外再叠加环境因素时，可以走环境舱对接的方式，让光照与温湿度共用同一条时间轴推进。
再次是运行环节。辐照度在线监测能持续记录工作面照度，照度若在长时间运行中慢慢往下走，记录能提前把这种趋势暴露出来；灯源的累计点亮时长也应建台账，便于判断输出变化究竟来自光源老化还是别的环节。这几件配套到底取哪几样，要看试验盯的是单一光照因素，还是光与温湿度的叠加作用。
选型的第一步不是翻型号表，而是量被测件。先把最大外形尺寸量出来，工作面必须完整罩住被测件，四周留出装夹余量，边缘不宜落在试样上；这一步定下来，后面才有讨论的基础。接着看辐照度：按试验要复现的工况设定区间，并确认在整个区间内均匀性与光谱仍能满足要求——强度顶到上限时，均匀性往往是先退化的那一项。第三步看光谱区间：按被测件的响应波段选择，覆盖紫外至近红外是常用口径，若某一波段特别关键，可在方案阶段单独说明。
最后两项是均匀度、稳定性与配套条件：面积越大、时长越长，前两项越要提得明确，最好写进技术协议，避免交付时各说各话；工作距离与供电也要一起核——距离远近会牵动灯源功率与光学件的选型，供电则要按现场电力条件核实，大面设备的容量需求不宜低估。光源形式以氙灯为主，光谱连续性好的机型可参考氙灯稳态太阳光模拟器的通用口径。
Q1：有效工作面做到十平方米以上，均匀性还保得住吗？
A：可以，但要把均匀度要求与面积一起提。工作面的照度差异会随尺寸放大，单靠加大灯功率解决不了，需要在光路上做均场设计，把能量切分后重新叠加，同时对整个面做光路仿真，而不是只校中心一点。面积越大、均匀度指标越严，方案阶段要留的设计余量也越多，建议把面尺寸与允许的不均匀度同时写进技术要求。
Q2：能不能接环境舱，做光照与温湿度叠加的试验？
A：可以。本机可预留与环境舱的对接接口，由环境舱提供温湿度条件，本机提供光照输出，双方按同一时间轴联动。方案阶段先要把舱体能控到多少度、升降速率有多快这两件事问清楚，再把光照分段与环境制度对齐排布，确保每一段都稳得住。试样在舱内怎么摆、探头怎么走线，也需要提前商定。
Q3：大面积稳态光照，和分区布光那种做法怎么分工？

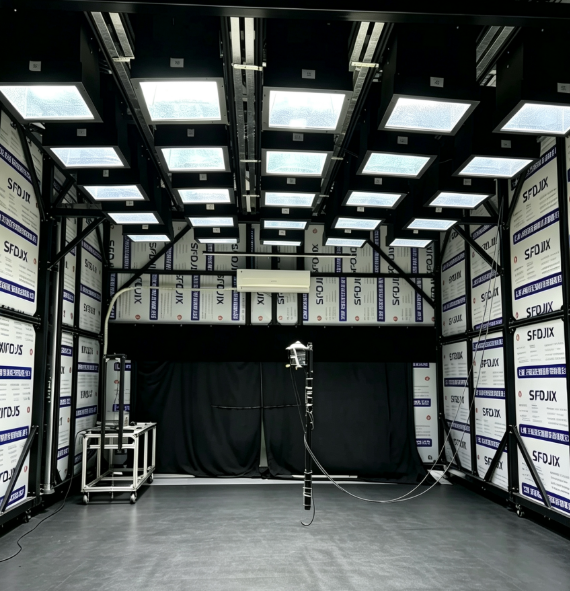

A：两者解决的是不同量级的问题。集中出光适合米级工作面，被测件可以整体放进光场；当覆盖长度拉到十米级，靠一台设备很难同时兼顾照度与均匀度，就要改用多台光源分体布置、分区控制的路线，见太阳光阵列模拟器。选型时先看被测件的最大外形与覆盖长度，再决定走哪一条路线。
Q4：辐照度能调到多高，按什么确定？
A：辐照度区间按试验要复现的工况设定，连续可调。取上限时不能只看数字，还要确认在该强度下光谱与均匀性是否仍然满足要求，因为强度越高，灯室与光学件的热负荷越大，指标往往先从这里退化。强度、面积与均匀度三者互相牵制，建议在方案阶段把要用的工作点范围一次说明，便于匹配灯源功率与散热方案。
Q5：一台设备能连续点亮多久？
A：长时间连续点亮是本机的常规使用方式，具体时长按试验方案确定。关键在于散热与供电能不能稳得住：把一个稳定的工作点固定下来持续点亮，灯室温度控在允许区间，取数安排在输出走稳之后。连续运行期间建议启用辐照度在线监测，按固定间隔记录照度，照度若出现超出预期的缓慢下滑，记录能提前把问题暴露出来，也便于判断是否需要更换灯管。
Q6：工作面做多大才算够用？
A：以完整覆盖被测件的受光区为准，并留出安装余量。工作面尺寸与照射距离直接相关：距离拉开，同一套光学配置投出的面变大，但边缘的均匀度更难保证，照度也会下降，两者要一起权衡。面积一旦放大，灯源功率与散热配置都要跟着提升，成本与场地需求也会变化，因此不建议一味求大，按实际最大被测件来定更稳妥。
Q7：光谱能不能贴合真实日光？
A：本机的光源是一支长弧氙灯，光谱自紫外贯通到近红外，可见段的能量配比与自然日光比较贴近，再用滤光片把偏离的波段压下去，使落到试样面的光谱贴近地表日光的设计值。若其中某个波段对试验结论格外关键，可在方案阶段提出，通过选配滤光片把该段口径调准。光谱口径建议与技术协议一起确定，便于交付时逐项核对。
Q8：灯管更换和日常维护怎么安排？
A：灯管是消耗件，能用多久取决于工作功率、开关次数与散热状况，很难给出一个放之四海皆准的小时数。整机在关机后还会继续排热一阵子，图的就是让灯管与电源模块多撑一些时候。更换属于例行作业，由售后人员上门完成，也可以和年度保养排在同一次行程里，不必专门停机等待。日常只需保持柜内通风、定期清洁出光口与滤光件，并留意辐照度监测的长期趋势。
整套光照条件该怎么取，拿不准时可参考太阳光模拟器选型指南。
一台设备出厂之前，走完的是一条完整链条：先出图、再评审，然后采购外购件并逐批核查来料，接着整机装配、通电调试、性能校正，直到最后检验、包装、发运，每一步都有记录可查。出厂之前整机要做通电老化与一轮性能校准，校准报告随设备一并交付，现场复测时可以直接作为比对基准。进场后配合完成设备就位、光路对位与整机联调，出光口高度、入射姿态与工作距离按实际测量方式一起定；操作人员会接受开关机、配方调用与日常点检方面的培训。
技术支持全天在线，接到问题后的响应时间不超过 12 小时；保修期内不另收费，出保之后也能预约上门，把设备从投用到退役的维护一并管起来。工作面与光强怎么定，可以联系科迎法走选型咨询与报价。
本类设备的典型用法是大尺寸试样的长时光照考核，相关项目可参见大面积太阳光模拟器的 3M×3M 平台搭建实录。这里需要交代一条边界：本机走的是集中出光的路子，光源与光学系统都在一台机身内，适合米级工作面整体进入光场的情形；覆盖长度一旦拉到十米级，单机形态就难以同时兼顾照度与均匀度，那属于另一条技术路线要解决的问题。
除了覆盖范围，还有两个相邻的需求值得一并考虑。一是被测件尺寸并不大、只是需要一套标准口径的稳态光源，这类项目不必上大面设备，按小型机的规格配即可；二是试验本身关心的并非均匀光照，而是某一特定波段的作用，那么选型口径要换一套逻辑，按材料对该波段的响应来定。把各条路线的边界摊开对照，才能让每类试验落到合适的设备上。
