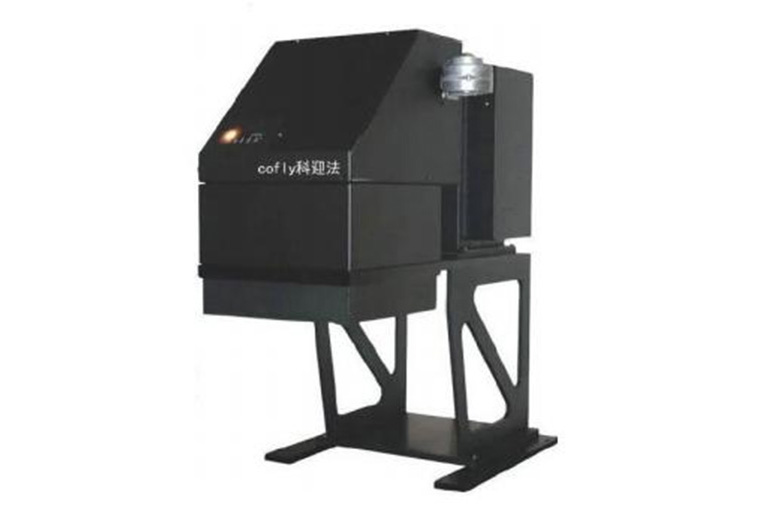

上海科迎法电气推出的电池片分选脉冲式太阳光模拟器，面向电池片产线的效率分档与来料比对，用一次短时闪光完成单片测量。设备把出光时间压缩在极短窗口内，能量在瞬间释放到样品面，样品在测量中的受热时间随之缩短，连续作业时片温更稳定；测量动作与产线输送节拍容易对齐，分档结果在批内可比。有效辐照面、光斑尺寸、闪光时长与触发方式均按被测件与产线要求定制，适合从研发小片验证到量产分选的连续测量场景。
产线分选要解决的核心问题是节拍与一致性，单片测量必须在输送节拍内完成，同一批片的测量条件又要保持可比。电池片分选脉冲式太阳光模拟器正是为这一需求设计，它让光源的能量在极短时间内释放，一次闪光即完成一片电池的测量。对分选工位而言，测量速度与稳定性同等重要，速度快才跟得上产线，条件稳分档才有意义。设备支持与产线信号联动，来料到位后自动触发测量，结果按分选规则输出档位，适合电池片产线的效率分档、来料比对与工艺变更后的快速验证，被测件尺寸与夹具形式按片型定制。
| 参数项 | 定制口径 |
|---|---|
| 光谱匹配度 | 对标 IEC 60904-9 分级，可按测试需求选择等级 |
| 辐照不均匀性 | 按有效辐照面尺寸与光斑形态设计 |
| 时间不稳定性 | 按闪光方式与触发条件确定 |
| 闪光时长 | 按被测件类型与测试节拍协商 |
| 有效辐照面积 | 按被测件尺寸定制 |
| 光斑尺寸 | 按电池片规格与夹具布局定制 |
| 出光方向 | 可做垂直向下、水平等方向 |
| 单片测试节拍 | 按产线产能与分选要求协商 |
| 控制与触发方式 | 支持手动与产线信号触发，接口按产线确定 |
| 供电要求 | 按现场电力条件与设备配置确认 |
|---|
需要与其他整机规格横向比较，可参见太阳光模拟器产品中心。
光谱匹配度衡量输出光谱与标准太阳光光谱分布的贴合程度，判据对标 IEC 60904-9 的分级方法。脉冲式光源在单次闪光内完成测量，光谱需要在极短的出光窗口内保持稳定，因此滤光与光路一致性尤为关键。等级可按测试需求选择，具体档位在选型阶段结合被测件与产线的分档要求确定。
辐照不均匀性描述有效辐照面内各点辐照度的一致性。片级测试的辐照面不大，但电池片本身尺寸有限，光斑内能量分布一旦不均，同一片就可能测出不同结果，效率分档随之失真。脉冲式设备通过光学整形与均场设计把光斑摊平，这类光路做法可参考高准直均匀太阳光模拟器；不均匀度按有效辐照面尺寸与光斑形态设计，等级可按测试需求选择。
时间不稳定性指的是多次闪光之间输出的一致性。分选场景下同一批电池片连续通过，若每次闪光的能量存在差异，分档结果会在批内摆动。脉冲式设备依靠触发时序与能量控制的可重复性来保证批内一致，时间不稳定性按闪光方式与触发条件确定，等级可按测试需求选择。若测试更依赖连续稳定输出而非闪光重复性，可对照稳态太阳光模拟器的判据口径。
本机型等级：可按测试需求选择 A级 / B级 / C级。
脉冲式的光源类型可按光谱与能量需求选择，常见做法是以短弧气体放电灯配合储能与触发电路，在极短时间内把能量释放到样品面，也可按项目采用其他脉冲光源方案。光学系统负责把单次闪光的能量均匀铺到有效辐照面上，并在片级尺寸上把光斑边界收齐，减少边缘能量外溢。光路设计与出光方向一并确定，垂直向下适合样品平放，水平出光便于与产线输送机构衔接。由于出光时间很短，光学元件承受的热负荷相对可控，紧凑化设计因此更易实现。整机与光学方案按被测件规格与产线布局定制，需要先了解系列构成，可先在产品中心页查看划分。
控制部分围绕触发的可重复展开。设备支持手动触发与产线信号触发，产线侧给出到位信号后，控制器按设定时序放电，完成一次测量再等待下一片到位。安全设计上，闪光腔体开盖时切断放电回路，避免误触发；储能与高压部件设有隔离与放电保护，检修前可确认能量已释放。控制柜对关键状态给出指示，便于产线人员判断设备是否就绪。具体接口形式与联锁逻辑按产线确定，可与上位系统对接后交付。
以上为常用选配项，具体配置随被测件规格、产线形式与分选规则确定，未列出的需求也可按需定制。
主场景是电池片产线的效率分档与来料比对。产线节拍决定了单片测量必须在很短时间内完成，脉冲式设备用一次闪光读出结果，测量动作与输送节拍容易对齐；同一批电池片连续通过，设备按固定时序放光，分档结果具备批内可比性。来料比对场景下，供方与需方的量值需要对齐，设备可作为双方的共同参照，把同一批片的效率差异量化出来。除分选之外，实验室的小片样件测试与工艺变更后的快速验证也适用，被测件尺寸与闪光参数按样品定制。不同产线的产能要求不同，节拍与触发方式在选型阶段协商确定，具体口径可参考太阳电池片分选测试中关于光源配置的说明。
围绕分选测量配置的配套件。测量侧可接入科迎法配套的电性能测量系统，读取开路电压、短路电流、最大功率与填充因子等参数，并按分选规则输出档位；数据可导出后与产线管理系统对接。样品台可按片型配置定位与温控方案，减少片间位置差异带来的比对误差。需要气氛保护的小片样件，可整合手套箱使用。输送与上下料机构按产线形式对接，具体接口在方案阶段确认。
本页不写死型号，选型按几个维度落地。设备命名由若干段组成，依次标识产品系列、有效辐照面尺寸、光谱等级、光谱类型与序号，字母越靠前代表对应指标越强；把这段结构读懂，就能从名称上判断一台设备的大致定位。选型时先看被测件尺寸，据此确定有效辐照面与光斑尺寸；再定闪光时长与单片节拍，让测量动作对得上产线节奏；最后确认控制与触发方式、供电与安装条件。被测件从电池片放大到整块组件时，可看大面积脉冲式太阳光模拟器；更细的选型口径，可参考太阳光模拟器选型指南。
Q1：产线节拍很快，脉冲式能跟得上吗？
A：可以，前提是把闪光时长与单片节拍一起谈。设备用一次闪光完成单片测量，测量动作与输送节拍容易对齐，具体节拍按产线产能与分选要求协商确定。
Q2：单次闪光测出来的数据可靠吗？
A：可靠与否取决于输出的一致性。设备在触发时序与能量控制上做可重复设计，多次闪光之间的输出差异受控，数据因此具备批内可比性。
Q3：要不要同一片多测几次取平均？
A：视分选规则而定。若产线节拍允许，重复测量有助于观察一致性；节拍紧张时，一次闪光的稳定输出已能满足分档需要。建议先用样片验证再定策略。
Q4：来料比对时怎么保证双方量值一致？
A：关键在共同参照。设备出厂前完成第三方校准并随附校准报告，双方在同一光照条件下测量同一批片，量值差异就能被量化出来。
Q5：闪光会不会让电池片升温，影响分档？
A：脉冲式出光时间很短，样品在单次测量中的受热时间随之缩短，连续作业时片温更稳定，因温升引起的测量漂移相应减小。
Q6：是不是辐照面越大越好用？
A：不是。辐照面要匹配被测件尺寸，片级分选用大辐照面并不会提高分档能力，反而让均场与光斑控制更费力，按电池片规格选尺寸更合适。
Q7：产线信号接口能不能对接现有设备？
A：可以协商。设备支持手动与产线信号触发，接口形式与联锁逻辑按产线确定，方案阶段提供上位系统与信号类型即可对接。
Q8：分选规则变了，设备要不要换？
A：多数情况不必。分档由软件规则与测量参数决定，调整分选逻辑通常只需改动配置；若涉及辐照面或节拍的较大变化，再评估硬件是否匹配。
设备按公司统一的制造流程生产，从设计、采购与来料检验，到装配调试、性能校正、质量检验与包装，逐环节留存记录；出厂前完成第三方校准并随附校准报告，生产环节执行质量管理体系要求。现场安装时协助设备就位与联调，产线对接部分与现场信号一并确认。售后提供技术支持与快速响应，质保期内完整售后，质保期外可提供上门服务，并覆盖设备全生命周期的保养维护。要把闪光时长、单片节拍与产线对接方式定下来，可参考太阳光模拟器选型咨询与报价。
