橡胶制品在户外环境中无处不在——汽车密封条、建筑门窗密封胶条、电缆护套、户外设备减震垫。这些制品在阳光、氧气、臭氧和温湿度的共同作用下，会逐渐失去弹性、表面龟裂、硬化或软化，最终丧失密封和减震功能。
橡胶光老化测试是配方研发和质量验证的关键环节。与塑料和涂料相比，橡胶的配方体系更复杂，老化机理也更多样。太阳光模拟器在橡胶测试中扮演什么角色？选型时要注意哪些参数？本文从橡胶老化机理出发，梳理测试方案与设备选型逻辑。
橡胶分子链中的不饱和双键对紫外辐射敏感。紫外光激发后，分子链发生断裂或交联，表面出现粉化、龟裂和变色。对于汽车密封条这类外观件，表面龟裂和变色是客户投诉的主要问题。
橡胶的紫外敏感性因胶种而异。三元乙丙橡胶（EPDM）的耐候性较好，广泛用于户外密封条；丁腈橡胶（NBR）和天然橡胶（NR）的耐候性相对较弱，通常需要添加防老剂和紫外线吸收剂。理解紫外波段（UVA与UVB）对高分子材料的破坏机理，是选择测试光源的基础，紫外光模拟器在材料老化测试中的应用对此有系统梳理。
除了紫外辐照，热和臭氧也是橡胶老化的重要因素。高温会加速橡胶的氧化反应，导致硬化或软化。臭氧则容易攻击橡胶表面的双键，产生龟裂，这种龟裂在应力状态下尤为明显。
太阳光模拟器测试中，红外波段带来的热效应会加速热氧老化。因此，橡胶测试对光源的光谱覆盖要求不只是紫外段，还需要考虑红外热效应的贡献。新能源汽车的充电口密封件、电池包密封结构等部件的老化测试，同样需要关注光热协同效应，太阳光模拟器在新能源汽车测试中的应用中有具体的场景描述。
实际使用中的橡胶密封件通常处于压缩或拉伸状态。应力状态下的橡胶老化速率与无应力状态不同，臭氧龟裂在应力下更容易发生。高端测试方案会在光照的同时施加机械应力，模拟真实工况。
橡胶光老化测试常用的标准包括：GB/T 16585（硫化橡胶人工气候老化试验方法）、ISO 4665（硫化橡胶耐候性测定）、ASTM D1149（橡胶臭氧龟裂测试）以及ASTM G154（非金属材料紫外老化）。
这些标准对光源类型、辐照度、温湿度和测试周期的要求各不相同。配方筛选阶段通常用紫外老化箱快速对比，产品验证阶段则需要氙灯老化箱做全光谱模拟。
配方筛选追求效率，用紫外老化箱在几百小时内对比不同配方的耐候性差异，加速倍率高、成本低。产品验证追求与户外实际老化的相关性，用氙灯老化箱做全光谱模拟，测试周期更长，但数据更有说服力。
两种测试不是替代关系，而是研发流程中的不同阶段。橡胶企业通常两种设备都配，根据测试目的选择。如果对紫外老化箱与氙灯老化箱的光谱差异和适用场景需要更详细的对比，可以参考涂料与涂层行业耐候性测试：太阳光模拟器怎么选，其中关于“氙灯老化箱与紫外老化箱的差异”一节的分析同样适用于橡胶测试的场景判断。

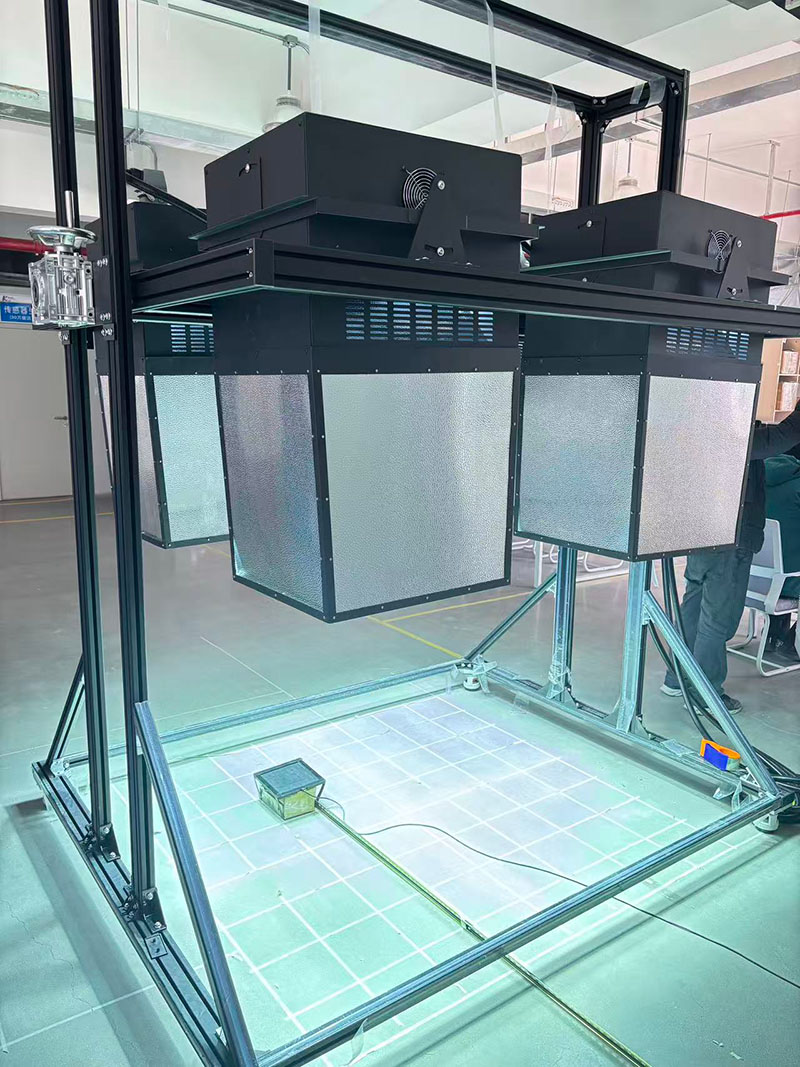

橡胶测试建议选择覆盖280~1100nm的设备。紫外段是引发降解的主要因素，可见光和近红外段参与热效应。如果只做配方筛选，紫外荧光灯方案可以满足需求；如果做产品验证，氙灯全光谱方案更合适。
橡胶老化对温度敏感，温度每升高10℃，氧化速率大约翻倍。设备需要能够与恒温恒湿箱集成，温度控制精度±2℃以内，湿度控制精度±5%RH以内。测试标准通常要求黑板温度控制在60~80℃范围。
橡胶样品可能是片材、条材或成品密封件。样品架设计需要考虑样品的固定方式，尤其是需要施加应力的测试。辐照面积要覆盖最大样品尺寸，边缘均匀性也要确认。
橡胶老化测试周期通常较长，氙灯灯管的更换频率和费用需要纳入成本核算。LED方案寿命长、维护少，但前期投入较高。根据使用频率和预算综合选择。
配方筛选阶段用紫外老化箱效率高、成本低。产品验证和客户报告建议用氙灯老化箱，全光谱模拟与户外实际老化的相关性更好。两种设备在研发流程中承担不同角色，不是替代关系。如果对紫外老化的化学本质需要更深入的理解，紫外光模拟器在材料老化测试中的应用从光化学角度解释了为什么紫外波段对高分子材料的破坏力最强。
臭氧是橡胶龟裂的重要诱因，尤其是应力状态下的橡胶制品。部分测试标准要求控制试验箱内的臭氧浓度。如果设备不具备臭氧控制功能，测试结果可能无法完全反映户外臭氧老化的影响。
取决于测试目的。配方筛选阶段通常不做应力加载，关注材料本身的耐候性。产品验证阶段，尤其是密封条和减震件，建议在应力状态下测试，因为应力会加速臭氧龟裂和裂纹扩展。
配方筛选可能只需200~500小时，产品验证通常需要1000小时以上。具体时长按执行标准和产品设计寿命确定。汽车密封条行业常见的老化测试周期为1000~2000小时。
橡胶与密封件行业的光老化测试，核心是理解“紫外+热+臭氧+应力”的多因素协同作用。选型时先明确测试目的——配方筛选还是产品验证，再匹配光源类型、温湿度控制能力和样品架设计。设备选对了，测试数据才能支撑配方优化和产品质量决策。
如果测试对象涉及光伏组件的封装胶膜或密封材料，太阳光模拟器在光伏组件老化测试中的应用提供了IEC 61215标准下紫外预处理和热斑试验的光源要求。新能源汽车领域的密封件和内饰材料老化，可参考太阳光模拟器在新能源汽车测试中的应用中的具体测试方案。
