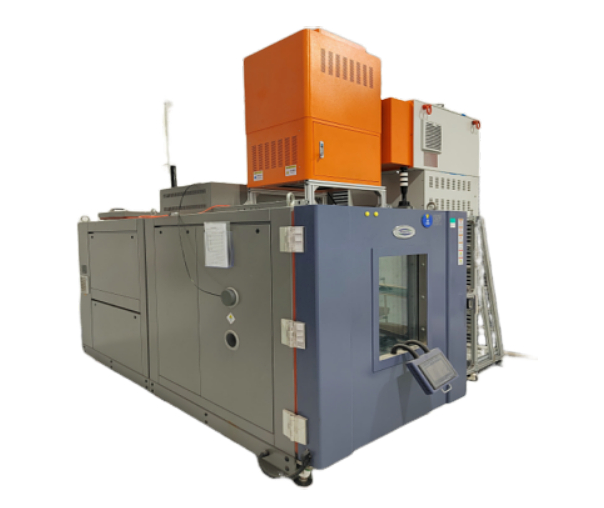

上海科迎法电气的车载HUD阳光模拟测试系统，是一套把光源、温控与测量环节串成一条线的产线级测试方案。抬头显示模块进入量产阶段以后，测试要回答的问题就从「能不能测准」变成了「一天能测多少、条件是不是每次都一样、数据能不能自动落账」。系统以阳光模拟舱承载光照条件，按产线节拍配置单工位或多工位，把辐照度、照射时长与温度条件集中管控，测得的参数经接口送往上位系统归档。工位形式、测试节拍、温控口径与数据接口均可按产线实际状况定制。
单台设备解决的是「光照条件准不准」，一条测试线要解决的是「条件稳不稳、产出快不快」。抬头显示模块在量产线上是成批流动的，每一件都要在相同的光照与温度条件下走一遍测试，任何一处条件漂移或节拍卡顿，都会在数据里留下痕迹。本系统把光源、温控与测量三个环节整合在同一套控制逻辑之下：光源按工位分组配置，温控按试验要求接入，测量结果经接口送往上位系统自动记录。系统可按产线的实际节拍设计为单工位或多工位形态，也可以与既有检测环节衔接。它要成为的是产线上的一个稳定节点，而不是实验室里的一台独立仪器。若只需要一台独立设备完成光学验证，可参见车载HUD太阳光模拟器。
系统的参数随产线形态走，没有放之四海而皆准的固定档位，常用口径如下。
| 参数项 | 规格 |
|---|---|
| 工位形式 | 单工位 / 多工位，按产线节拍配置 |
| 测试节拍 | 按日产能与单片测试时长确定 |
| 光斑尺寸 | 按模组外形定制 |
| 辐照度 | 按测试工况设定，连续可调 |
| 温度控制 | 按试验温度范围配置 |
| 数据采集 | 按上位系统要求对接 |
| 光谱范围 | 按被测器件响应波段选择 |
| 光源 | 氙灯，功率按工位数量与光斑确定 |
| 控制方式 | 微电脑控制，节拍与光照条件可编程 |
| 供电 | 按现场电力条件与产线配电确认 |
|---|
系统内各环节的规格与其他机型打个照面，见太阳光模拟器产品中心。
系统级的评价仍然绕不开时间不稳定性、辐照不均匀性与光谱匹配度这三项，只是关注的层次从单台设备上移到了整条线：各工位之间的条件是否一致、连续运行数小时之后条件是否仍然一致、不同批次之间条件是否可复现。本系统的指标口径对照 IEC 60904-9 组织，等级按测试需求选定，并在方案阶段与产线的测试要求逐项对照。
在系统层面，光谱匹配度要回答的是各工位是否共用同一套光照基准。工位数量增加后，若各工位各自调节、各自漂移，同一天内测出的数据就会出现系统性偏差，批次一致的结论也就无从谈起。本系统的光源按工位配置，光谱条件由统一的选型口径确定，各工位之间保持同一基准。落到具体项目上，还要把日光穿过前风窗后的衰减一并考虑进去，让显示件实际接收到的光谱条件与试验方案的设计值相符。
辐照不均匀性在系统层面的表现是工位之间的照度差异。同一条线上的多件产品，如果所处工位的照度略有高低，测出的亮度数值就会带上工位标签，来料比对与批次判定都会被误导。系统在方案阶段按被测模组外形确定光斑口径，并把各工位的出光条件纳入同一套控制逻辑，日常再用同一件标准样件做跨工位比对。工位越多，把条件拉齐的难度越高，这也是工位数量必须与节拍、场地一起核算的原因。
时间不稳定性决定系统能不能连续跑一整天。产线的测试是不间断的，出光强度若在数小时内缓慢下滑，早班与晚班的数据就不在一个基准上，批次结论会出现时段性偏差。系统通过集中供电、光源状态监测与散热设计来稳住强度，并按设定的节拍自动触发测量，把取数动作固定在同一强度区间内。对节拍较长的产线，还需在方案阶段约定多久做一次强度复核。
光源以氙灯为核心，单组功率按工位数量与单工位的光斑大小确定。系统层面关心的不是某一台机子怎么收发光线，而是多组光源同时工作时条件能不能拉齐：光源按工位分组配置，分组供电与集中控制让各工位的点亮时序、强度设定与工作时长保持同步，避免出现某个工位先亮先衰减的情况。光源资源按产线运行计划分组调度，检修窗口安排在换班或停线时段，避免在正常节拍中被动停机。出光条件按各工位被测模组的外形确定，光路走向由工位的空间布置决定，系统的设计重点是让这些条件在整线上保持一致。多组光源阵列布置的那条形态，见多光源阵列太阳光模拟器。
电气部分围绕节拍与安全两条线展开。控制系统采用微电脑控制，节拍与光照条件可编程，可保存为不同的产线配方，换型时调用即可，不必逐项重设。供电按产线配电条件设计，与车间其他大功率设备共用回路时，需要在方案阶段核算容量与波动范围。人员与设备两侧都有对应保护：光源舱盖被推开的瞬间，出光回路立即断开，避免强光外泄伤及眼睛；箱内测温元件与自锁装置在温度越限时联动保护；风扇断电后继续延时排热。系统另设急停与联锁，工位门未闭合、温控异常或上位机失联时，测试流程自动停止并保留已采集的数据。
常用选配如上，具体组合按产线形态与模组规格敲定；清单之外的需求可在方案阶段一并提出。
第一类是整车厂的产线检测。显示模块在装车前要经过一轮光环境测试，产线关心的是节拍能不能跟上主线、换型时配方能不能快速调用、测试数据能不能自动进入质量档案。第二类是模组厂的量产线。出厂前每件产品都要走一遍光环境考核，多工位形态能把测试时间摊薄，避免测试环节成为整线的瓶颈。第三类是批量来料比对。供方与需方使用同一套光照与温度条件测试，量值差异才能被真实量化。若被测对象还需考核光照与温湿度叠加下的耐候表现，方案会与HUD循环老化测试系统配套使用。
与系统直接配合的是三块：温控、数据与输送。温控按试验温度范围配置，与光照条件在同一时间轴上协同，避免出现光到了温度没到的空档。数据侧通过接口把测得的参数送往上位系统，按产品身份与测试时间归档，支持批次统计与追溯查询；产线的信息化程度更高时，可以进一步与企业管理系统对接，把配方下发与结果回传一并打通。输送侧按产线节拍组织上料、测试与下料动作，工位之间用统一的节拍信号同步。三块如何取舍取决于产线的自动化程度：半自动线可由人工完成取放，只保留数据接口；全自动线则需要把取放、测试与数据落账整体贯通。把光照与温控装进同一腔体的做法，见全天候太阳光模拟器。
选型从节拍倒推。第一步算节拍：用日产能除以有效工作时间得到小时产出，再除以工位数，就是这个工位允许的测试时长上限；单片测试时长压不进这个上限，就要增加工位或调整测试流程。第二步定工位数：工位不是越多越好，每个工位都占场地、耗电力、需要光源与温控资源，还要多一份日常复核的工作量，按节拍算出下限之后再留一档余量通常就够。第三步确认温控口径：温度范围与控温精度由试验要求给定，口径越严，配套的电力与场地要求越高。第四步看数据接口：上位系统需要哪些字段、按什么频率落账、是否要与企业管理系统对接，都要在方案阶段讲清。若被测对象的形态更接近单件小批量，可参考太阳光模拟器工作台的组织方式；场地或产能有限时，也可用小型太阳光模拟器承担部分来料比对。
Q1：节拍到底怎么定？
A：从日产能倒推。用日产能除以有效工作时间得到小时产出，再除以工位数，就是单个工位允许的测试时长上限。单片测试时长必须压进这个上限，压不进就要增加工位、缩短流程，或者把部分考核项移到抽检环节。节拍定得太紧会让测试成为整线瓶颈，定得太松则浪费产能。
Q2：多工位怎么排？
A：先按节拍算出工位数下限，再结合场地、配电与人员配置留一档余量。工位可以并列排布，共用光源分组与温控资源；也可以按工序分站，把光照、温控与测量拆到不同位置。哪种排法更合适，取决于模组的取放方式与测试流程能不能拆解，需要在方案阶段按现场平面一起核算。
Q3：和上位机怎么对接？
A：系统通过数据接口把测得参数送往上位系统，字段内容、上报频率与数据格式在方案阶段按上位系统的要求约定。对接范围从「只传测试结果」到「配方下发、状态回传一起打通」都有，范围越大，前期需要确认的接口细节越多，建议在方案阶段把清单写实写全。
Q4：和企业管理系统怎么打通？
A：常见做法是以产品身份为主线：上料时识别产品编码，测试完成后把结果与编码绑定后写入管理系统，同时接收配方下发的指令。是否打通、打通到哪一层，取决于产线的信息化程度。方案阶段需要与产线的信息化负责人一起确认接口边界与责任分工。
Q5：批次一致性怎么保证？
A：靠条件拉齐与定期复核。各工位共用同一套光照与温控口径，按统一节拍触发测量，测得的参数按产品身份归档。日常再用同一件标准样件做跨工位比对，发现偏差就按维护流程校正。批次结论能不能立住，取决于这套复核机制有没有被稳定执行，而不是取决于某一次测试的数值。
Q6：温控怎么接进系统？
A：温控按试验温度范围配置，与光照条件在同一时间轴上协同，避免出现光到了温度没到的空档。接口方式与安装位置按现有产线的场地与配电条件确定，负荷较大时需要单独核算回路。控温的范围与精度由试验要求决定，口径越严，对配套资源的要求越高。
Q7：换型要停线多久？
A：换型时间主要花在配方切换与工装更换上。节拍与光照条件以配方的形式保存，换型时调用即可，不必逐项重设；工装按模组外形做成可快速更换的形式，能进一步压缩停机时间。具体时长取决于模组外形差异的大小与工装的快换设计，方案阶段可按主要换型组合逐一套算。
Q8：系统能不能中途增加工位？
A：可以预留扩展位置。方案阶段若预计产能会上升，可在场地、配电与控制接口上提前留出余量，后续按扩展单元增加工位。预留范围要与当前的产能测算一起考虑：预留过少会限制后续扩产，预留过多则占用场地与投资，建议按可预见的产能规划确定。
对产线测试怎么组织还想深入了解的，可参考阳光模拟测试系统怎么定节拍。
系统交付包含方案确认、制造、出厂调试与现场安装联调几个阶段。标定环节按 JJF1615 校准规范的表格与判据执行，出厂前完成一次光照条件标定并留存记录；现场安装阶段协助工位对位、温控接入与上位机联调，并按产线节拍做一轮试运行验证，确认测试时长与产出节奏符合预期之后再交付使用。同时为产线人员安排开关机、配方切换、异常处置与保养培训。服务侧提供 24 小时技术支持，接到问题后 12 小时内响应；保修期内售后全包，出了保修期也能安排上门，覆盖系统整个寿命期的保养维护。工位、节拍与接口怎么定，可以联系科迎法入手。
系统的典型用法是产线上的批量光环境测试与来料比对，相关项目可参见太阳光模拟器行业应用案例。把这一组设备放在一起看，实验室里的单台设备负责把条件测准，产线上的系统负责把条件跑稳，两者的分工在选型阶段就要划清。
